光って喋るドミネーター制作レポ #2 必要な材料について

4月 23, 2013 by
Filed under: 趣味, コスプレ造形等
[`evernote` not found]
Facebook にシェア

前回から暫く時間が開いてしまいました…すみません^^;

光って喋るドミネーター!制作レポ#2

ドミネーター(初号機)の開きw

ドミネーター(初号機)の開きw

(LED・スピーカー内蔵)

前回に引き続き、必要な材料等をリストアップしていきます。

LED関連

■LED(34個)
まずはLEDから!
高輝度のものを一個一個ハンダ付けして組み立てるので
かなり明るいです。ずっと直視していると目によろしくない程明るいです。
必要な箇所と個数は以下のとおり

  • 先端下部、それぞれ左右に11個ずつ
  • 先端上部に4つ
  • 中程それぞれ左右に2つずつ
  • 後方にそれぞれ左右に2つずつ

全部で34個使うのですが、万一の破損等のことも考えて
40個くらい買っておいたほうがいいでしょう。

LEDのオススメは
「豊田合成製 5Φ砲弾型 青緑色 LED(E1L52-SC2A2-05)」
単体で点灯させると若干青が強いのですが
後述するLEDキャップをかぶせると、綺麗なブルーグリーンになります。
色だけみるなら一番のオススメです。

問題は単価が高いところでしょうか。
1個78円もします(^^;
40個買うと3120円ですね。

もし高いと感じるのであれば
「エーブライト社製 5Φ砲弾型 LED(AL-513BG4C-A)」
でも良いかもしれません。
こちらは単価55円でした。
40個だと2200円です。

こちらは流石に値段なり?なのか、若干安っぽい色でした。
青色成分がちょっと足りない感じです。

ちなみに、両方とも
「アイエムテック」の通販で購入しました。
(ステマじゃないよ!!w)

■LEDキャップ(緑)
LEDの光の拡散や、前方側面へのLED設置の為必要になります。
緑色のキャップ50個入り1セットで充分でしょう。

LED光拡散キャップ(5mm) 緑 (50個入)(秋月電子通商)
(↑売り場に飛びます。ステマじゃないからねw

■抵抗
LEDを繋ぐなら抵抗が必須です。
今回は1/4W1ΩのものをLEDの本数分使います。

秋月電子にて、100本100円で売ってますので
こちらを準備します。

カーボン抵抗(炭素皮膜抵抗) 1/4W1Ω (100本入)(秋月電子通商)
(↑売り場に飛びます。しつこいようだけどステマじゃry

■ブレッドボード
ドミネーターの材料として直接使うわけではないのですが
LEDの発光や、簡単な配線を確認するために使います。
LEDや抵抗・リード線を容易に抜き差しできるので、あると何かと便利です。
これも秋月で手に入ります。

ちなみに筆者は

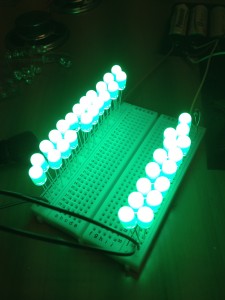

ブレッドボードとLED

ブレッドボードとLED

こんなことして遊んでましたw

■リード線
赤と黒が対になった太さ1.5mmほどの細いケーブルのことです。
(必ずしも対になってなくてもいいんですけどね。対になっていた方がなにかと便利)
LEDの配線に必要です。
ホームセンターや、工具店、100均等で買えます。
3~5メートル程有れば足りると思います。

これに加えて0.75mmの太さくらいのが10数センチあると
細かい作業で楽になるかもしれません。

エレクラフトシリーズ No.19 1.5A 平行コード(5m) 75019

■圧着端子コネクタ
リード線同士を接続するのに使います。
平型端子 スリーブ付」をオス・メスそれぞれ最低6セット使います。
余裕を見て10セットくらい買っておいてもいいでしょう。

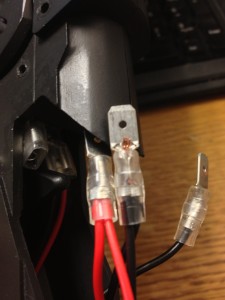

圧着端子平型

圧着端子平型

こんな感じで使います。
ドンキホーテやホームセンターで売ってます。
車のLEDコーナーでよく見かけます。
圧着用の工具(専用のペンチのようなもの)もあると良いでしょう。
こちらもドンキや100均で500円くらいで買えます。

エビ 電装圧着工具FKシリーズ FK1

■ブレッドボード型基盤
ドミネーターの前方両サイドにある11個x2のLEDを固定するのに使います。
通常のユニバーサル基板でもいいのですが、こっちのが色々楽なので
こちらを準備します。
2枚有れば足りるのですが、失敗や破損を考慮して余裕をもって買うのも良いかと。

基盤にLEDをつけた状態

基盤にLEDをつけた状態

こんな感じに、切断して使います。

片面ガラス・ユニバーサル基板(ブレッドボード配線パターンタイプ)(秋月電子通商)
(↑売り場にryステマじゃry

■電池ボックス
LEDもスピーカーも、当然ですが電源が無いと動作しません。
今回は単三乾電池x3本で駆動させます。
ちなみに電池はエネループ推奨

電池ボックス 単3×3本 端子リード線仕上げ
(↑ry

■熱収縮チューブ
リード線同士の絶縁に使います。
まあ、ビニールテープでぐるぐる巻きでもいいんですけどね。
あればあったで便利です。

(STRAIGHT/ストレート) 熱収縮チューブセット 35-60035

本体固定

この作り方では、ドミネーター本体を接着剤等で固定する訳にはいかないので
ボルト・ネジで固定します。

ネジ類

ネジ類

・ステンネジ M3
長さ5mm×2本
長さ20mm×10本

メインボディの固定に使います。
見た目はこんな感じ。
色は後から黒に染めるのも良いでしょう。

・長ナットM3
5mm × 1本
20mm × 5本
15mm × 1本

メインボディの固定に使います。
ナットをドミネーター内部に挟んで
両側からネジで止める というイメージです。

・平型ネジM3
長さ10mm×2本
長さ5mm×4本

先端とグリップ部を固定するのに使います。

・ナベ小ネジ M2(ナット付き)
長さ12mm×4本

グリップパーツ固定に使います。

いずれも、ハンズやホームセンターで手に入ります。

音関連

音は基本、内蔵させたスピーカーに小型のBluetoothレシーバーを仕込ませ
遠隔でiPhone等から操作して音を出します。

スピーカー内蔵方法ですが、今のところ2通りの方法を見つけています。
ですが、どちらも音量がそこまで大きくはないという問題を抱えています。

室内等では充分な音が出るのですが
コスイベ等の騒がしい場所では、いささか出力が足りないと感じます。
(とはいえ、近くで聞く分には充分な音量ではあるのですが…)

・方法1
「おとなり君」を使う。

電子工作キット「おとなり君」という物を使う方法です。
アンプ部分の組立が面倒ではありますが、LEDと電源が共有できます。
あと、なんとなく「作ってる感・達成感」は大きいかもしれませんw
他のメリットは…あんま無いですw

・方法2
「振動スピーカー」を使う
モノに貼り付けることで、貼ったものをスピーカーにしてしまうという物を使います。
こちらの利点は兎に角簡単なことですね。
出力もそれなりにあるので、物によってはイベントでも充分使い物になるかもしれません。

実はまだ、まだ1つしか振動スピーカーを試せていないので
色々試してみて、ここで改めて紹介しようと思います。

デバイスネット「ピタッとスピーカー」というのが今のところオススメです。

ひとまず、ここでは方法1の「おとなり君」を元に制作レポートを書いていきます。

音はいらないけど、とりあえず綺麗に光らせたいというのであれば
音関連の部分は以降、飛ばしても構いません。

----

では次回から早速、具体的な作り方について書いていきます。

…できるだけ早く戻ってこれるように頑張ります^^;
