光って喋るドミネーター制作レポ #3 穴あけ作業

4月 29, 2013 by
Filed under: コスプレ造形等, 趣味


光って喋るドミネーター!制作レポ#3

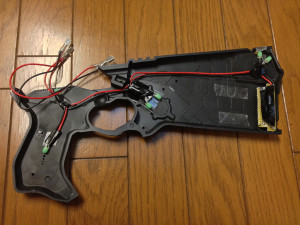

ドミネーター2号機の開き。かなりスッキリしました

ドミネーター2号機の開き。かなりスッキリしました

今回から、具体的な制作に入っていきます。
まずは穴あけから!

穴あけ箇所をチェック

まずは写真でチェック!
IMG_1955
写真は完成品、つまり穴開け済みのものです。
穴あけ箇所に赤丸を入れました。

先端上部穴あけ

まずは左上の箇所から作業していきます。

IMG_1251

溝部分に沿って、一番細いドリル先(0.75mm以下)で穴を開けます。
写真の赤い点を穴と見立てて穴を開けていくと良いでしょう。
細いドリル先は非常に折れやすいため、気をつけて作業しましょう。

穴が空いたら、デザインナイフ等で穴に沿ってゴリゴリと型抜きします。
型抜き直後は切断面等いびつなので、棒ヤスリで綺麗に磨きましょう。

これを、左右と真ん中それぞれ2箇所ずつ行います。

中央部穴あけ

「DOMINATOR」のロゴがある、楕円状の部分の穴あけです。
IMG_1276

ここも先と同じく、赤い点に沿って穴あけ後
デザインナイフでゴリゴリ型抜き。棒ヤスリで磨きます。
片面で2箇所、両面合わせて4箇所穴を空けます。

先端下部

一番目立つ、先端下部の穴が11個並んだ部分です。

IMG_1260

まずはなにも考えずに一番太いドリル(3mm)で
ガンガン穴あけします。
中心がずれやすいので、先に細いドリルでガイド的に穴を開けておくと
太いドリルでの作業がずれにくかったです。

そして、穴あけが終わった後に細めの棒ヤスリで磨きます。
磨いた後がこちら。

IMG_1275



後方上部

IMG_1975



中心が一番大きく、端に行くにしたがって小さくなります。
ドリルの太さを箇所ごとに変えて作業しましょう。

また、この部分の穴あけの際はまず最初に
元々付いている丸っこいパーツをニッパーで全部取っちゃいます
その方が作業しやすいです。

後方グリップ部

写真と番号で説明します

IMG_1963

まず、1の部分は先程の後方上部と同じ要領で穴空けします。
(ニッパーはいりませんが)

そして次に、2の部分は、リップパーツを留めるために開けるので
グリップパーツをかぶせ、ネジ部分にグリップパーツごと穴を空けます。
IMG_1965
3の部分は、本体の左右を留めるために開けるので
本体左右パーツを合わせた状態で穴を空けましょう。
要は、両側からネジ留めするので位置がずれなければOKです。

ネジ留め部分

本体左右パーツをネジ止めするために、指定の部分に穴を空けます。
穴の経は3mmで
IMG_1955A
こちらも、元々あるネジ頭部分はニッパーで取り除いてしまいます。
どうせ金属製のネジを入れればディテールアップするので、もったいないと思う必要はありませんw

先端部分

最後に、先端部分に穴を空けます。
緑色の光が細長く漏れている部分です。
IMG_1968
ここはドリルが使えないので、平型の棒ヤスリで良いと思ったところまで磨いていきましょう。



以上で穴あけは完了です。
次回はいよいよLEDの組立に入ります!
