光って喋るドミネーター制作レポ #4 LED&配線作業

6月 9, 2013 by
Filed under: コスプレ造形等


ドミネーターを光らせるよ!

ドミネーター製作レポ、やっと追加更新です。お待たせしました^^;

今回は、このシリーズでのメイン作業である、LED配置&配線までをレポします。

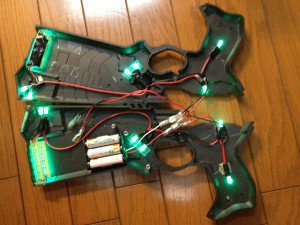

この、配線完成したこの画像を元に、簡単に解説していきます

ドミネーター。LED配線済み

ドミネーター。LED配線済み

その前に、LEDについて

まず、作業するにあたってLEDの配線について注意点を簡単に。

電源と接続する際は、プラスとマイナスを間違えないようにしましょう。
間違えると、最悪LEDが壊れます\(^o^)/
怪我や火傷の原因にもなりますので、取り扱いには充分に注意を!

ちなみにLEDのプラスマイナスの見方は…

LEDの極性

LEDの極性

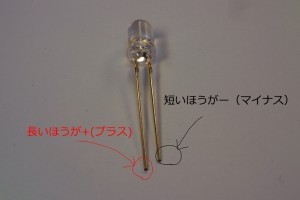

出ている足の短いほうがマイナス
長いほうがプラスです。

さらに…

LEDの極性・2

LEDの極性・2

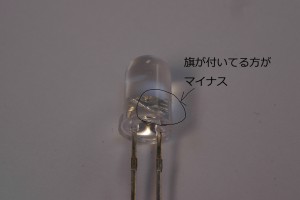

旗がついてる方がマイナス
これも覚えておきましょう。

これさえ覚えておけば、1つのLEDに大電流でもかけない限りは
いきなり破裂等はしないと思います^^;

ちなみに今回は、LEDはすべて並列に接続します。



いざ、LED配置。まずは先端部

まずは、先端部の特徴的な2列にならんだつぶつぶの部分から。

ドミネーター・LED組み立て

ドミネーター・LED組み立て

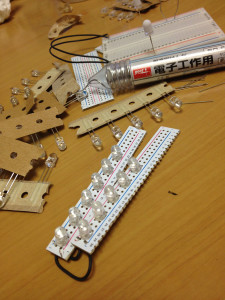

ブレッドボード型基盤の両端を使います。
プラスチックカッター等で切断し、それぞれ6個・5個ずつLEDを並列配置、ハンダ付けします。
そして、2つのボードを同じ極性同士でリード線接続します。

余ったブレッドボード部分は、1・2穴ほど残して切断しちゃいます。

ドミネーター・LED配置

ドミネーター・LED配置

こんな感じで、予め本体にLEDキャップを仕込んでおき
そこにLEDを差し込むようにすると、上手いこと入ります。
上の部分は、先端3つの穴と前面の光。
合計4つの光源を、それぞれの側で2つづつ担当します。

中央部
ドミネーターLED・中央部

ドミネーターLED・中央部

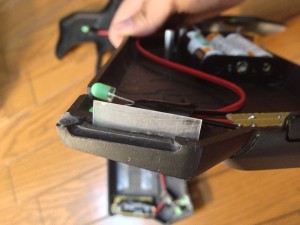

中央部の縦長の穴には、予め形を整えた薄型の透明プラ板を仕込みます。
光を拡散させるため、プラ板は予めヤスリで曇らせておきます。

こうすることによって

ドミネーターLED・中央部

ドミネーターLED・中央部

光らせた時に、良い感じに拡散されるのです。

先端部にも、同じ感覚でプラ板仕込みます

ドミネーター・LED仕込み

ドミネーター・LED仕込み

グリップ部

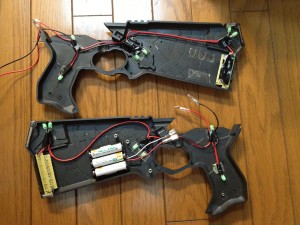

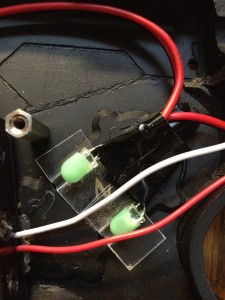

リード線の長さを合わせて、上下それぞれ1つずつ配置
IMG_2224



電池ボックス

power



中央部付近に配置しました。
ちなみに電池ボックスは、G10で固定してしまいましたw
緑色の丸で囲んだ部分は、平型端子のメス型
ここに接続することで、電流が流れ、LEDが光ります。

抵抗も電池ボックスに仕込んじゃいます
並列接続なので、本当はLED一個一個に仕込むべきなんですが…
まぁ、LEDの品質が国産で思いの外良かったので、1個でも何とかなりました。

今回はLEDを40個近く使っているので比較的過電流は流れる機会が無いのが救いといえば救い。
抵抗なしでも、まぁ何とかなってしまいましたが、念のため抵抗は入れましょうw

…あと、時間があれば、ちゃんとしたスイッチとかも付けたかったんですけどね^^;



いざ点灯
ドミネーター配線

ドミネーター配線

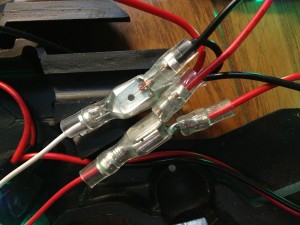

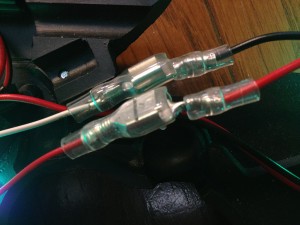

電池ボックスからの平型端子雌と
LEDからの平型端子雄を接続。

ドミネーター・LED点灯

ドミネーター・LED点灯

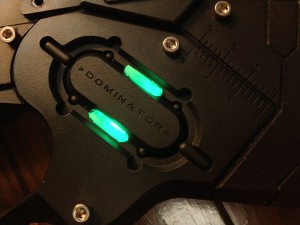

こんな感じに光ります。

もう片側も接続

ドミネーター配線

ドミネーター配線

ちょっとぱつぱつw

ドミネーター・両側のLED点灯

ドミネーター・両側のLED点灯

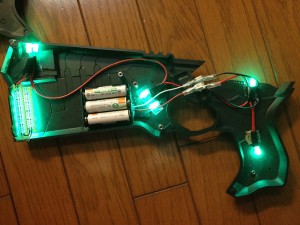

こうなります。
写真では伝わりにくいですが、かなり明るいです。
ずっと見てると目に良くないので、点灯試験はほどほどにw



あとは、高ナットを間に挟んで両側からボルトでとめれば
ひとまず、光るだけのドミネーターならこれで完成となります。

LEDで光るドミネーター

LEDで光るドミネーター

LEDの色はこだわりを持って選んだので、かなり綺麗なブルーグリーンで光っています。
これは既成品じゃあ出来ない部分だったと自画自賛w

写真では伝わりにくいのが惜しいですね^^;

塗装は、武装商店さんのレポを参考にしています。

ひとまず、光るところまでは以上です。

次回は、喋らせる所を書こうかと思います。
